据苏伊士水务技术与方案微信公众平台2019年5月23日讯 水处理系统建成后，因为各种原因难以尽如人意，需要进行技术改造，更有甚者由于出水水质不达标或者运行困难，必须要对膜元件进行更换。在改造过程中，如何从现有场地及设备考虑，花费最低的改造和时间成本，同时达到技改目标，顺利完成系统改造，一直是业界关注的难点和焦点。今天我们将为大家分享一个热电厂除盐水超滤系统改造的实用案例，以供参考和借鉴。
热电厂超滤系统告急
苏伊士欣然接受挑战
湖北某热电有限责任公司锅炉补给水系统共有3套超滤装置，每套安装了88支某品牌PVDF超滤膜。系统投运之后客户主要经历了三重故障，严重威胁了下游RO系统的安全运行。
①初次调试运行后3～6个月内系统出现严重污堵，导致断丝严重；
②封胶出现大量裂纹；
③断丝和封胶开裂，导致产水浊度大幅超标，对下游RO系统造成严重威胁。
经历多次换膜后仍然无法有效解决问题，因此该热电公司不得不另寻解决方案对现有系统进行改造，更换超滤膜。
2017年9月该热电公司最终选用SUEZ的外压式PVDF超滤ZW1500X，对原有超滤系统的1#、2#装置进行彻底改造，希望能够恢复系统的产品水量及水质。
补给水系统流程
水库水→(不加热)→杀菌混凝(NaClO+PAC)→高密沉淀池→PCF纤维过滤→130微米自清洗过滤→UF→一级RO→二级RO→混床
原水水质

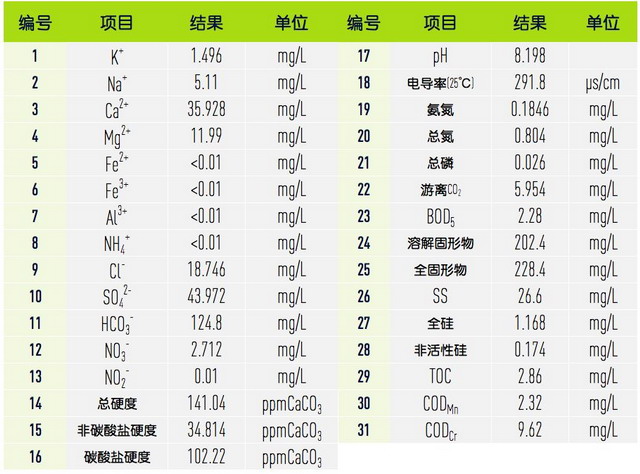

该系统原水水质如下表所示，呈中度到重度有机污染，离子组分比较正常。因此，本系统预处理的杀菌、混凝效果对下游膜系统安全运行也很重要，进水到达超滤入口的浊度为0.5NTU。
谨慎考量投资成本
全面设计改造方案

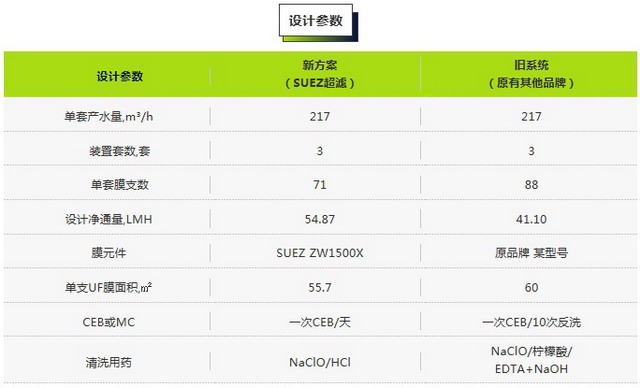

考虑到系统进水浊度并不高，而苏伊士的ZeeWeed*超滤膜的特点是透水系数较高，因此SUEZ-WTS的专家们大胆尝试，提高了设计净通量，为客户有效降低了投资成本，而其后一年三个月的平稳运行，验证了通量提高是个安全合理的设计。
为了充分利用旧设备，剔除旧设备缺陷的同时，使新旧系统尽量兼容，SUEZ-WTS技术专家经过现场调研和仔细分析，提供了大量的改造建议，改造工作被严格细分为下面几个部分：
①反洗曝气支路的改造
原风机没有VFD变频控制，因此需要增设变频器及相应的流量和压力表，或采用压缩空气，客户最终选择使用压缩空气。
②膜堆连接的改造
由于新旧膜的接口不一样，所以整个膜堆的进水母管、产水母管、浓水母管及与ZW1500元件的接口都需重新设计。
③调低反洗通量
反洗支路设备参数可以沿用，但调试需要大幅调低反洗通量，以适应新膜的要求。
④程控系统的改造
重新梳理原系统的程控，进行必要的改造，以适应新系统的要求。改造后的反洗效率大幅提高，CEB周期有效延长，明显提高运行效率。
⑤清洗方案的改造
旧系统采用NaClO、柠檬酸、EDTA、NaOH等四种药，新系统只需NaClO和HCl，相对简化了客户操作。
⑥膜堆系统的排气和不合格废水排放的改造

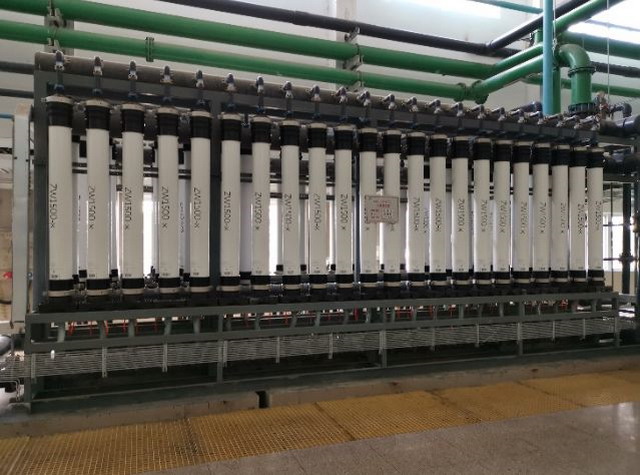

改造后的SUEZ超滤系统
新系统运行成绩优异
苏伊士品质得以见证
改造后的UF系统于2017年12月中旬再次投入运行，2018年3月8日，在系统连续运行2个多月后，应用户要求，SUEZ派技术人员赴现场协助做完整性测试。
测试结果，两套ZW1500超滤膜运行稳定，几无明显的气泡，截至测试完成没有一根断丝。产水浊度控制在0.047～0.058NTU，水量维持在200吨/小时，TMP＝0.2Bar。除了每天进行CEB，两个多月没有进行CIP，系统污染极轻微，充分显示了ZW1500优异的抗污染性、易清洗性、超低压节能性。本次系统改造结果完全满足客户的期待，项目验收合格的同时也获得了客户的充分肯定。

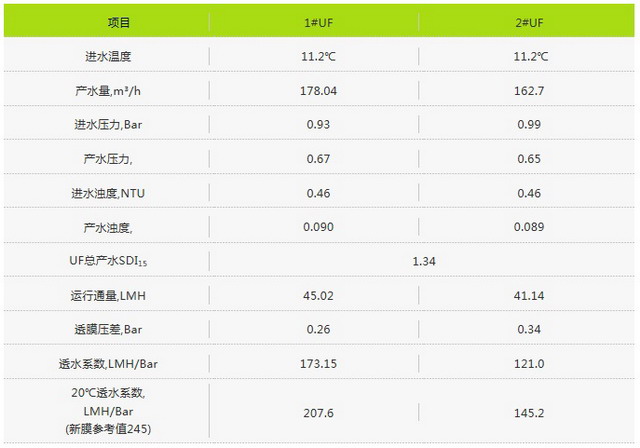

系统运行15个月后，SUEZ-WTS派技术专家再次回访该热电厂，对超滤系统再次进行性能评估，系统连续运行40天后的现场数据如下：
本次测试后，用户对2#UF系统进行了清洗。2#UF经过CIP清洗后，产水浊度降到0.026～0.049NTU，系统SDI15降到1.1，TMP降到0.2Bar左右，透水系数恢复到241LMH/Bar，与新膜非常接近。
时隔一年的两次评估可见，苏伊士两套超滤系统经受住了时间的考验，产水水质始终优异，产水量稳定，压差波动平稳，清洗恢复效果良好，完全符合设计预期。在超滤完成更换之后的1年半内，业主的运行人员非常满意，运行稳定，出水水质指标理想，明显降低了下游RO系统的清洗频率，大大降低运行工人的工作量，也提高了RO膜的使用寿命。
