赛诺水务承建山钢日照钢铁精品基地污水处理项目验收
北京赛诺水务科技有限公司 / 时间:2019-09-18 06:25:29

  据赛诺水务微信公众平台2019年9月17日讯 工业企业污废水处理及回用技术是赛诺水务优势技术之一。一直以来,为工业企业量身定制符合工业企业自身需求的污废水处理及回用方案是赛诺水务重要的业务方向,近年来赛诺水务的多个钢铁、石化、煤化工、电力等水处理及回用项目陆续成功投产及验收,为巩固和发展赛诺水务在工业企业水处理及回用的优势技术,并持续提升赛诺水务的工程技术服务能力提供了有力支撑。
  近日,由赛诺水务作为总承包(EPC)联合体成员承建的山钢集团日照钢铁精品基地污水处理项目经验收委员会一致同意,成功通过验收。该项目已正式全面投产,持续达标为钢铁厂处理污废水并提供优质回用水。

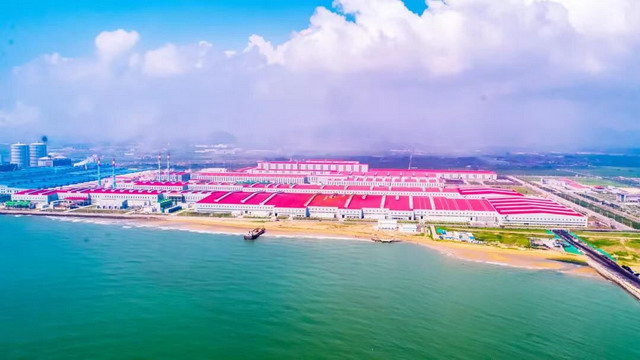

赛诺水务承建山钢日照钢铁精品基地污水处理项目验收


  该污水处理项目是近年来我国钢铁行业一次建成规模最大、流程最长、配置最全的千万吨级钢铁联合企业污废水近零排放处理项目之一。项目处理能力为3万吨/天,可接纳并处理钢铁厂各工序及辅助设施排放的生产废水,包括冷轧废水与焦化废水处理系统的外排浓水及钢铁厂内的生活污水。
  该污水处理项目是山钢集团日照钢铁精品基地重点环保项目,承担整个钢铁厂最终的污废水处理任务,并需要将污废水处理至不同回用等级供至钢铁厂各工序使用,最终基本实现零排放。该项目结合钢铁厂复杂的来水情况,经过详尽的计算及设计论证采用了创新的多膜结合工艺流程。
  该钢铁厂为全流程钢铁联合企业,钢铁生产工序多,各工序所产生的水质、水量多变,会给污水处理造成较大冲击,影响稳定运行,其中污废水逐步浓缩硬度大幅上升,对设备及管道容易造成腐蚀和结垢,并影响后续处理过程进而影响产水水质。该项目污废水来源有:铁钢轧各工序在生产过程中产生的钢铁工业综合废水;冷轧废水、焦化废水在生化处理后进行深度处理产生的浓水;钢铁厂内生活污水由分散式生化站处理后的出水。
  核心工艺技术路线设计采取创新的多膜结合工艺:高效沉淀池+V型滤池+超滤+两级反渗透+连续电除盐装置+浓水反渗透+多级反应沉淀池+多介质过滤+纳滤+高盐反渗透。通过优化设计预处理工艺单元以降低膜污染风险,创新设计二级除硬技术,以降低进水和反渗透浓水中的总硬度,降低膜运行的结垢趋势,保证系统连续、安全、稳定运行。
  该污水处理项目主要包括三部分:预处理系统、深度处理系统、浓盐水处理系统。
  预处理系统
  针对进水水质水量特点采用了多池调节方式,即可实现水质水量的调节、储存,又可实现事故状态下的检修切换,同步设置了除油装置;后续采用了效率高、占地省、安全可靠的“高效沉淀池+V型滤池+超滤”的预处理工艺。
  该项目超滤采用赛诺的专利技术和产品——热致相PVDF中空纤维外压式超滤系统,赛诺膜良好的性能确保了预处理出水稳定及后续脱盐单元安全、高效、连续运行,赛诺膜在保证性能恢复和机械强度的同时,可以经受高强度化学清洗和气水反洗,从而满足系统长时间稳定运行的要求;超滤系统设计采用恒流运行和反洗,每套超滤设置一台进水自动调节阀,超滤反洗泵变频控制;从而很好地保证膜丝的过滤性能和可恢复性能。


赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

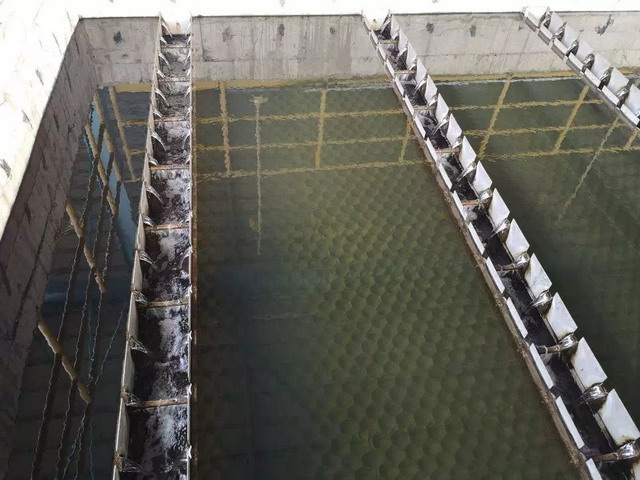

高效沉淀池

赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

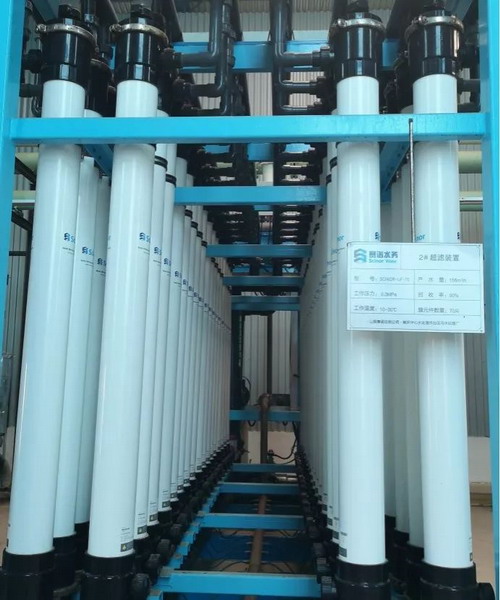

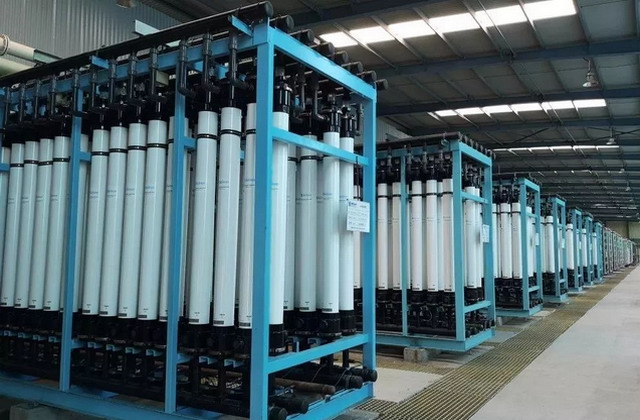

赛诺热致相PVDF超滤膜系统


  深度处理系统
  深度处理采用“两级反渗透+连续电除盐装置”工艺,其中在二级RO产水后接连续电除盐装置进一步精除盐;反渗透设计采用一段、二段分别出水,同时设置一段产水背压阀恒定一段产水流量,不但保证了后续二级反渗透的产水水质,而且投资较低、操作简便,具有较好的性价比。
  该系统采用了国际先进的反渗透膜产品,其中一级RO采用宽通道、抗污染苦咸水膜元件,二级RO装置采用大通量、高脱盐膜元件;连续电除盐装置模块设计采用拥有大量超纯水成功业绩的品牌。


赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

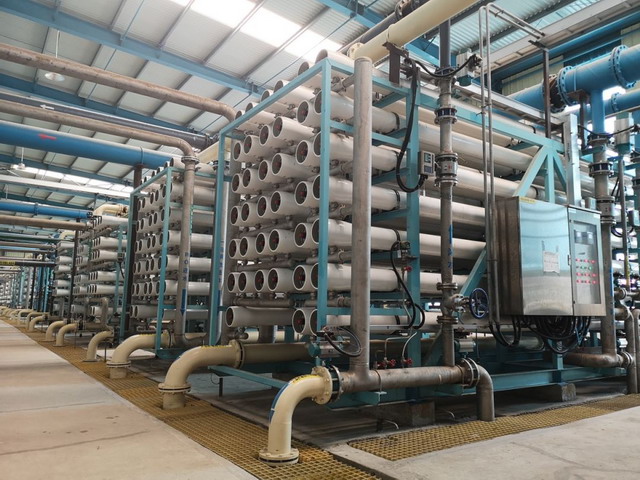

一级反渗透单元

赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

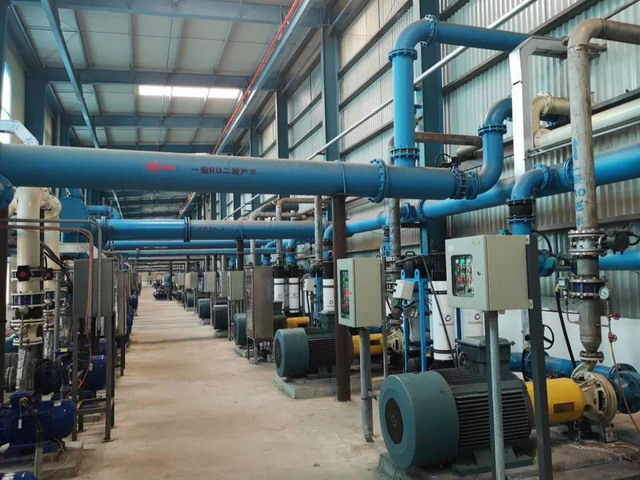

反渗透泵侧车间

赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

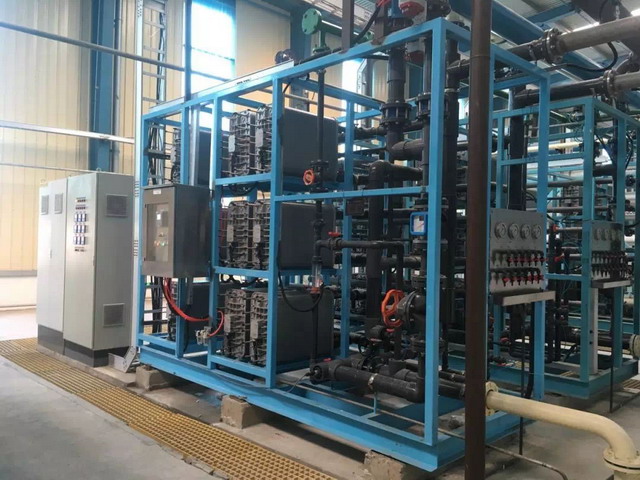

超纯水EDI单元

赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

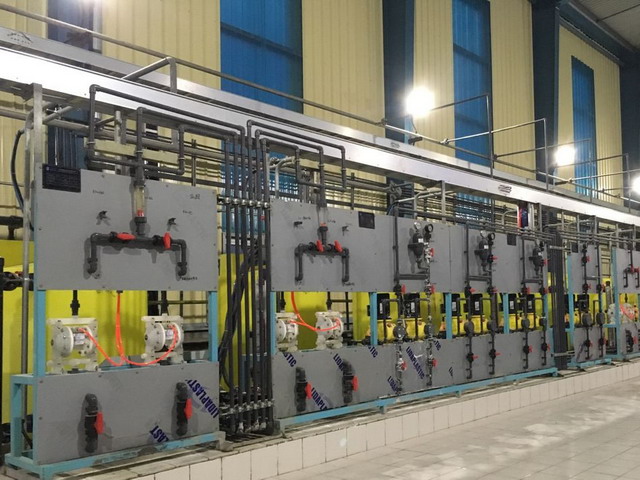

加药单元


  浓盐水处理系统
  该系统是污水处理中减量化和近零排放的关键环节,针对前段一级反渗透浓盐水的特点及减量化需要,设计采用“浓水反渗透+多级反应+多介质过滤+纳滤+高盐反渗透”的工艺;其中浓水反渗透采用浓水回流设计,通过提高膜管内流速,降低膜本体回收率的方式,减少膜组件受到污染的可能性。
  该系统中浓水反渗透膜采用宽通道、抗污染的苦咸水膜元件;采用赛诺专利技术的多级反应沉淀池作为二级除硬沉淀装置,有效去除水中总硬度、钡、氟和有机物;为确保安全性,纳滤和高盐反渗透选用国际先进的膜产品,其中高盐反渗透采用高脱盐、低能耗的海水高压膜原件,同时还配置了最先进的ERI能量回收装置,对高盐反渗透浓盐水能量进行回收利用,充分降低系统运行能耗。


赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

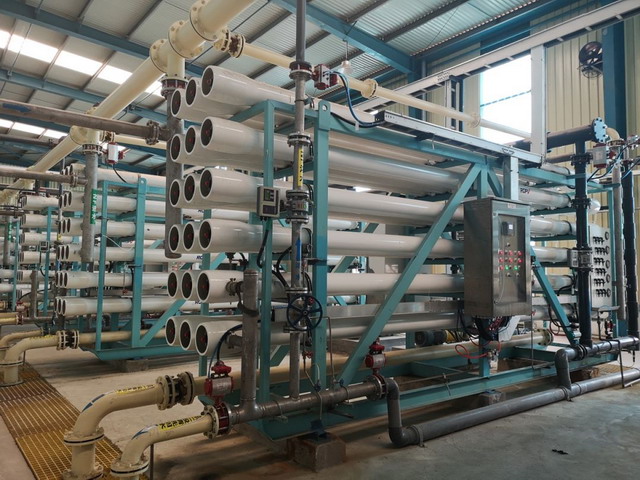

浓盐水纳滤处理单元

赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

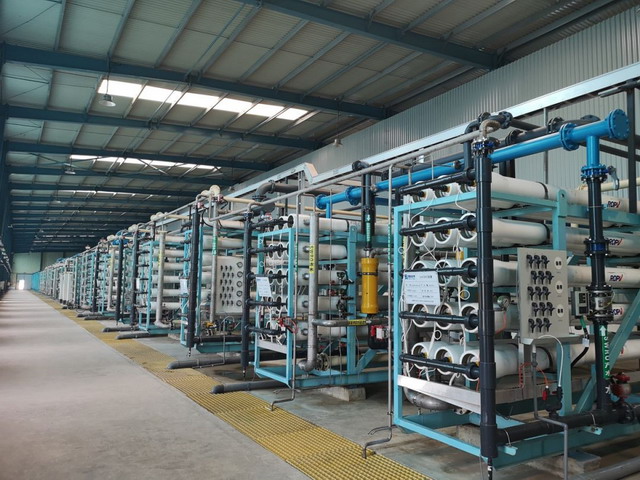

浓盐水高盐反渗透处理单元


  该污水处理项目主要工艺流程如下所示:



赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

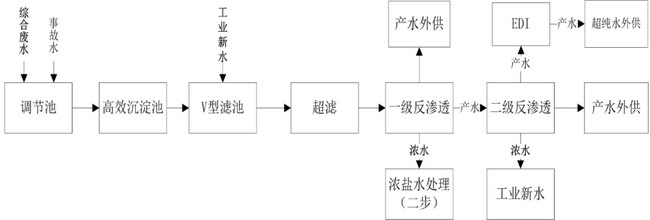

一步预处理及深度处理工艺流程


赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

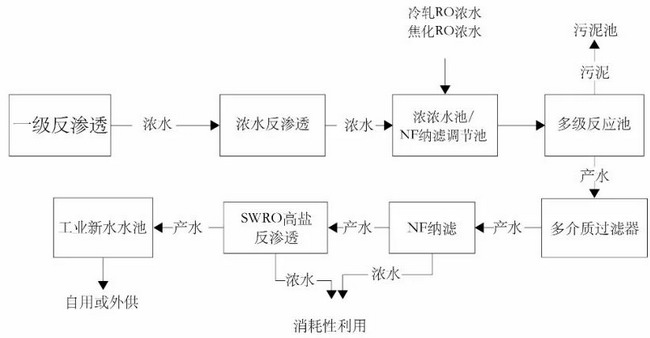

二步浓盐水工艺流程

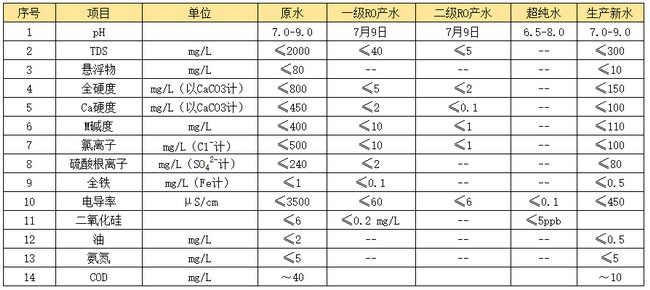

  项目进水及出水主要水质指标如下:


赛诺水务承建山钢日照钢铁精品基地污水处理项目验收

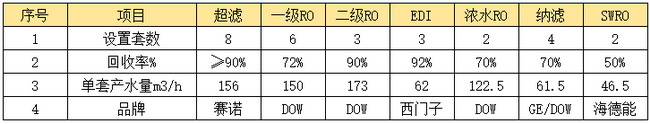

  项目主要工艺设施的设计参数如下:


赛诺水务承建山钢日照钢铁精品基地污水处理项目验收


  该污水处理项目的创新及优势:
  1)项目采用多膜结合处理流程,实现全钢厂污废水处理及回用,总体水回用率高达90%以上,最终浓水消耗性利用,实现污废水近零排放;
  2)污废水回用按需求分质处理,对钢厂不同工序外送不同品质的回用水,满足了不同工序的水质、水量需求,降低了项目的整体投资及处理成本;
  3)系统中设计两级除硬技术,降低了膜系统运行中结垢的风险,保证了后续浓盐水单元的安全、稳定运行;
  4)设计采用纳滤对反渗透浓水进行初步分盐,通过纳滤分离二价离子,为后续最终浓水的分盐和制盐回收奠定良好基础;
  5)充分利用钢铁厂的富余热能作为加热来水热源,大大降低了冬季污水处理过程的运行能耗,使得工艺更加节能、环保;
  6)项目中重要检测监控数据均上传至控制室,做到“有监测、能识别、可处置”,大大减少人为干扰,自动化程度高;
  7)项目结合工艺流程特点及钢铁厂的要求进行污水处理各系统的总图布置优化,做到了流程顺畅、布置紧凑、占地节省,污水处理与钢铁厂和谐统一。
  山钢日照污水处理项目投产验收的意义:
  山钢日照污水处理项目的成功投产验收,最大限度地回收利用了山钢日照精品基地钢铁厂的综合废水,实现了环境保护与水资源利用的统一。该项目是我国钢铁行业内工艺单元最齐全的多膜结合法污水处理项目,污废水综合回用率高达90%以上,成为我国钢铁行业新建污水处理项目的重要示范。
  同时,该项目的成功投产验收也进一步巩固赛诺水务在工业复杂污废水处理及近零排放领域的优势地位,为赛诺水务继续为我国工业企业提供更为优质、高效的污废水处理及回用综合解决方案积累了宝贵经验。
  赛诺水务将继续发挥公司技术创新优势,为我国水处理产业的发展贡献力量。赛诺人将牢记“不忘初心,砥砺前行”的初衷,扬绿色之帆立志,铸环保之梦启航,共同努力,为人类的生命之源“水”带来川流不息的希望。
